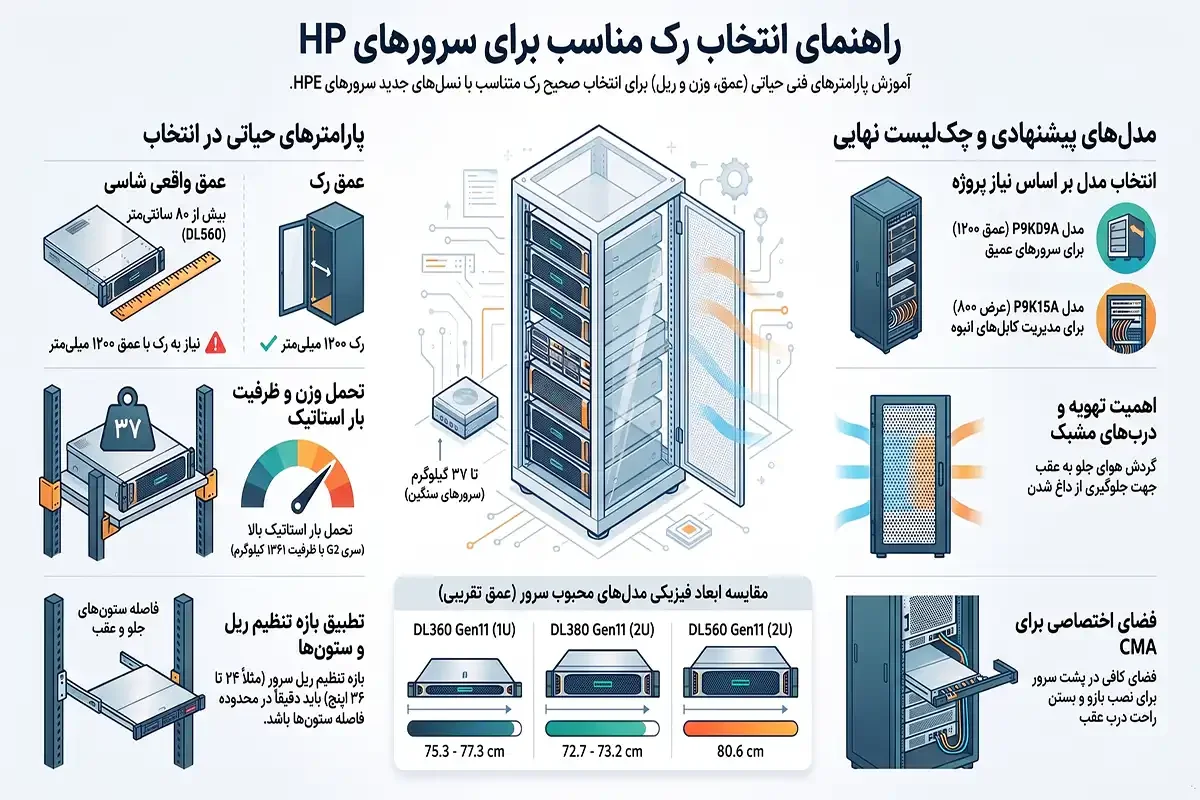

رک مناسب سرور HP

نکته مهم این است که عمق شاسی سرور با فضای موردنیاز برای نصب ریل و CMA یکسان نیست. برای نمونه، HPE در مشخصات ریل DL380 Gen11 علاوه بر محدوده تنظیم 60.96 تا 91.81 سانتی‌متر، عمق کلی 90.44 سانتی‌متر را با نصب CMA اعلام کرده است. بنابراین هنگام انتخاب رک نباید فقط عدد عمق شاسی را با عمق اسمی کابینت مقایسه کرد.

مدل رک باید با ابعاد و نحوه نصب سرور هماهنگ باشد. DL360 Gen11 حدود 75 تا 77 سانتی‌متر عمق دارد، در حالی که عمق DL560 Gen11 به 80.66 سانتی‌متر می‌رسد؛ بنابراین نمی‌توان برای هر دو مدل، یک کابینت را بدون بررسی ریل و فضای پشت دستگاه پیشنهاد کرد.

HPE P9K07A یک رک 42U با عرض 600 و عمق 1075 میلی‌متر است. این مدل برای پروژه‌هایی مناسب است که چند سرور رک‌مونت و تجهیزات جانبی را در یک کابینت قرار می‌دهند. HPE برای این خانواده ظرفیت بار استاتیک 3000 پوند، معادل حدود 1361 کیلوگرم، اعلام کرده است.

اگر علاوه بر سرور HP، تجهیزاتی مانند سوئیچ، PDU و متعلقات رک هم در کابینت نصب می‌شوند، ظرفیت 42U فضای بیشتری برای توسعه آینده باقی می‌گذارد.

چنانچه دستگاه‌های شما عمق بیشتری دارند، مدل P9K09A با ابعاد 42U، عرض 600 و عمق 1200 میلی‌متر انتخاب مناسب‌تری است.

HPE ابعاد کابینت این مدل را حدود 2006×597×1286 میلی‌متر اعلام کرده است. در فروشگاه رسمی HPE نیز این مدل با عنوان HPE 42U 600mm×1200mm G2 Kitted Advanced Pallet Rack عرضه شده است.

عمق 1200 میلی‌متری این مدل نسبت به رک‌های 1075 میلی‌متری فضای بیشتری در اختیار قرار می‌دهد. این ویژگی می‌تواند در پروژه‌هایی که سرور عمق بیشتری دارد یا فضای پشت تجهیزات برای کابل‌کشی و مدیریت کابل اهمیت دارد، مزیت محسوب شود. البته سازگاری نهایی باید بر اساس ریل و فاصله ستون‌های کابینت بررسی شود.

برای اتاق سروری که مدیریت کابل اهمیت زیادی دارد، مدل P9K15A با عرض 800 و عمق 1200 میلی‌متر جذاب‌تر است.

عرض بیشتر نسبت به مدل‌های 600 میلی‌متری فضای جانبی بیشتری برای عبور و مدیریت کابل ایجاد می‌کند. HPE این مدل را یک رک 42U با عرض 800 و عمق 1200 میلی‌متر معرفی کرده است.

این گزینه زمانی ارزش بیشتری دارد که علاوه بر سرور HP، تعداد زیادی کابل شبکه، PDU، تجهیزات ذخیره‌سازی یا تجهیزات ارتباطی در کابینت نصب شوند.

اگر پروژه شما ترکیبی از سرور و تجهیزات شبکه است، P9K17A نیز ارزش بررسی دارد. این مدل یک رک 42U با عرض 800 و عمق 1075 میلی‌متر در خانواده G2 Advanced Network Rack است.

عرض 800 میلی‌متر برای پروژه‌هایی که تعداد کابل‌های شبکه زیاد است، مزیت مهمی محسوب می‌شود. در چنین شرایطی فضای جانبی می‌تواند مدیریت کابل را بسیار ساده‌تر کند.

برای دیتاسنترها و پروژه‌های سنگین‌تر، خانواده HPE G2 Enterprise Series نیز مطرح است. HPE در این خانواده مدل‌های 42U با عرض‌های 600 و 800 میلی‌متر و عمق‌های 1075 و 1200 میلی‌متر ارائه کرده است.

این خانواده بیشتر برای محیط‌هایی مناسب است که علاوه بر ظرفیت، موضوعاتی مانند امنیت فیزیکی، جابه‌جایی کابینت و شرایط حرفه‌ای اتاق سرور اهمیت دارند.

مشخصات مدل‌ها از QuickSpecs و مستندات رسمی HPE استخراج شده‌اند.

اولین مشخصه‌ای که باید بررسی شود، ارتفاع نصب است. سرورهای رک‌مونت معمولاً بر اساس U معرفی می‌شوند.

برای نمونه:

بنابراین اگر چهار دستگاه DL380 داشته باشید، فقط ارتفاع سرورها به 8U می‌رسد؛ اما این به معنی آن نیست که یک رک 8U برای این پروژه کافی است. سوئیچ، PDU، سینی، فضای کابل‌کشی و توسعه آینده نیز باید در محاسبه لحاظ شوند.

عمق شاید مهم‌ترین مشخصه برای دستگاه‌های HP باشد.

برای نمونه، HPE عمق DL360 Gen11 را بسته به پیکربندی حدود 75.31 تا 77.31 سانتی‌متر اعلام کرده است. DL560 Gen11 نیز عمقی حدود 80.66 سانتی‌متر دارد.

در نتیجه، انتخاب کابینتی با عمق اسمی 800 یا 900 میلی‌متر بدون بررسی فضای ریل و کابل توصیه نمی‌شود.

عمق مفید با عمق خارجی کابینت یکی نیست.

بخشی از فضای داخلی توسط درب، ریل، ستون‌ها و تجهیزات مدیریت کابل اشغال می‌شود. به این علت بهتر است قبل از خرید، فاصله ستون‌های جلو و عقب و حداکثر طول ریل را بررسی کنید.

عرض نصب استاندارد سرورهای رک‌مونت معمولاً برای فضای 19 اینچی طراحی شده است؛ اما عرض خارجی کابینت می‌تواند 600 یا 800 میلی‌متر باشد.

مدل 600 میلی‌متری برای پروژه‌های معمول مناسب است، اما مدل 800 میلی‌متری فضای بیشتری برای عبور کابل در طرفین فراهم می‌کند.

اگر تعداد کابل‌های شبکه زیاد است، این اختلاف عرض می‌تواند در زمان نصب و تعمیر واقعاً کاربردی باشد.

وزن سرور را دست‌کم نگیرید.

برای نمونه، حداکثر وزن DL560 Gen11 در پیکربندی خنک‌کاری هوایی 38.02 کیلوگرم و در پیکربندی Liquid Cooling حدود 36.93 کیلوگرم است. بنابراین در پروژه‌ای که چند سرور و تجهیزات ذخیره‌سازی یا برق هم در رک قرار می‌گیرند، ظرفیت بار کابینت باید بر اساس مجموع وزن تجهیزات انتخاب شود.

حالا اگر چند سرور، UPS، ذخیره‌ساز و تجهیزات جانبی را در یک کابینت قرار دهید، وزن نهایی به‌سرعت افزایش پیدا می‌کند.

به همین دلیل، هنگام انتخاب رک ایستاده باید ظرفیت بار استاتیک و در صورت جابه‌جایی، ظرفیت بار دینامیک را هم بررسی کنید.

برای مقایسه، HPE برای بسیاری از مدل‌های G2 Advanced ظرفیت بار استاتیک 3000 پوند یا حدود 1361 کیلوگرم اعلام کرده است. این عدد البته مربوط به همان خانواده و مدل‌های مشخص است و نباید به تمام محفظه‌های بازار تعمیم داده شود.

ریل را نباید یک قطعه جانبی کم‌اهمیت در نظر گرفت. سرور برای نصب صحیح به کیت ریل سازگار با همان خانواده نیاز دارد.

برای مثال، HPE برای برخی پیکربندی‌های DL380 Gen11 محدوده تنظیم ریل 24 تا 36 اینچ را اعلام کرده است.

پس قبل از خرید باید بررسی شود:

StarTech در توضیح ریل‌های رک‌مونت خود به استاندارد EIA/ECA-310 اشاره می‌کند:

“Adhering to the EIA/ECA-310 standard for 19 inch server rack equipment and accessories, these mounting rails are compatible with most 19 inch server racks.”

یعنی «این ریل‌ها با استاندارد EIA/ECA-310 برای تجهیزات و لوازم رک سرور 19 اینچی مطابقت دارند و با بیشتر رک‌های 19 اینچی سازگارند.»

با این حال، استاندارد 19 اینچی به‌تنهایی برای تضمین سازگاری کافی نیست؛ فاصله ستون‌ها، محدوده تنظیم ریل و فضای موردنیاز برای CMA نیز باید بررسی شود.

سرورهای رک‌مونت هوای خنک را معمولاً از قسمت جلو دریافت و از پشت خارج می‌کنند. بنابراین نباید مسیر ورودی و خروجی هوا مسدود شود.

در مدل‌های HPE نیز بسته به پردازنده و پیکربندی، از فن‌های استاندارد یا High Performance استفاده می‌شود. DL560 Gen11 در پیکربندی هوایی می‌تواند به کیت فن High Performance مجهز باشد.

به همین دلیل، کابینت مورد استفاده برای سرور باید مسیر ورود و خروج هوا را مسدود نکند. در اتاق سرور نیز استفاده از درب مشبک و رعایت مسیر جریان هوای تجهیزات، به مدیریت بهتر دما کمک می‌کند.

چند عدد واقعی از مشخصات رسمی HPE نشان می‌دهد چرا انتخاب باید بر اساس مدل دستگاه انجام شود:

این اعداد از مستندات رسمی HPE گرفته شده‌اند.

همین جدول به‌خوبی نشان می‌دهد چرا نمی‌توان گفت «هر رک 42U برای سرور HP مناسب است». ظرفیت U فقط ارتفاع را مشخص می‌کند؛ عمق و ریل تعیین می‌کنند که دستگاه واقعاً قابل نصب و سرویس هست یا خیر.

قبل از خرید، این موارد را یکی‌یکی بررسی کنید:

برای سرورهای رک‌مونت HP، معمولاً رک ایستاده انتخاب منطقی‌تری است؛ به‌خصوص زمانی که سرور عمق و وزن قابل توجهی دارد.

رک دیواری بیشتر برای سوئیچ، پچ‌پنل، روتر و تجهیزات سبک‌تر کاربرد دارد. بنابراین اگر پروژه شما فقط شامل تجهیزات ارتباطی کوچک است، بررسی مدل‌های رک دیواری منطقی است؛ اما برای چند سرور رک‌مونت، بهتر است سراغ کابینت ایستاده با عمق و تحمل وزن مناسب بروید.

مدیریت کابل و چیدمان

بعد از انتخاب رک، نحوه چیدمان تجهیزات هم اهمیت دارد. بهتر است پیش از نصب، محل سرورها، سوئیچ‌ها، PDU، سینی‌ها و مسیر عبور کابل‌های برق و شبکه مشخص شود. این کار هم دسترسی به تجهیزات را ساده‌تر می‌کند و هم از شلوغ‌شدن فضای پشت محفظه جلوگیری می‌کند.

اگر چند دستگاه قرار است در یک کابینت نصب شوند، طراحی اولیه چیدمان رک شبکه می‌تواند قبل از نصب، محل هر تجهیز را مشخص کند. برای آشنایی با ترتیب نصب ریل، سینی، PDU و تجهیزات رک شبکه، آموزش بستن رک شبکه نیز مفید است.

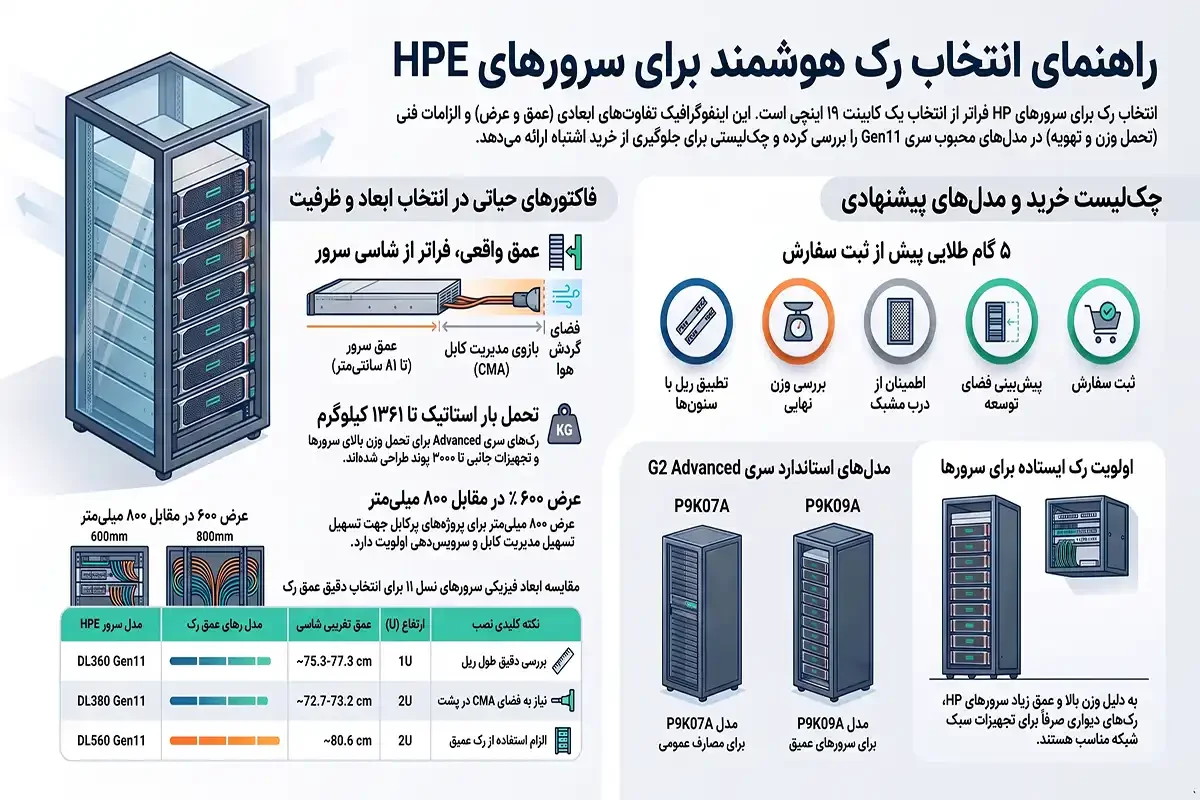

ظرفیت 42U به‌تنهایی معیار مناسبی برای انتخاب کابینت سرور HP نیست. ابتدا مدل سرور، عمق شاسی و محدوده تنظیم ریل را مشخص کنید و بعد بر اساس تعداد تجهیزات، عرض، عمق، ظرفیت بار و فضای موردنیاز برای کابل‌کشی، کابینت را انتخاب کنید.

اگر پروژه در تهران اجرا می‌شود، هنگام خرید رک شبکه در تهران بهتر است مشخصات سرور و ریل را همراه داشته باشید تا انتخاب بر اساس ابعاد واقعی تجهیزات انجام شود.

در پروژه‌های چندرکی نیز کیفیت ساخت تولید کننده رک شبکه، ضخامت ورق، کیفیت ریل، سیستم تهویه و خدمات پس از فروش را در نظر بگیرید.

اگر به تجهیزات جانبی ارتباطی یا زیرساخت فیبر نیز نیاز دارید، انتخاب تجهیزاتی مانند بهترین مودم فیبر نوری هواوی باید بر اساس نوع سرویس و سازگاری با شبکه انجام شود، نه صرفاً نام برند.

رک مناسب سرور HP را باید بر اساس مدل سرور و تجهیزات نصب‌شونده انتخاب کرد، نه صرفاً ظرفیت U. DL360 Gen11، DL380 Gen11 و DL560 Gen11 از نظر ابعاد و وزن یکسان نیستند؛ بنابراین قبل از خرید باید عمق شاسی، نوع ریل، فاصله ستون‌های رک، فضای پشت دستگاه و ظرفیت بار بررسی شود. برای نمونه، DL360 Gen11 بسته به نوع درایو حدود 75.31 تا 77.31 سانتی‌متر عمق دارد، در حالی که عمق DL560 Gen11 به 80.66 سانتی‌متر می‌رسد.

در میان رک‌های HPE، مدل‌های G2 Advanced با عمق 1075 و 1200 میلی‌متر و عرض 600 یا 800 میلی‌متر، گزینه‌های متنوعی برای پروژه‌های سروری و شبکه ارائه می‌کنند. انتخاب بین این ابعاد باید بر اساس فضای واقعی تجهیزات، کابل‌کشی و نیاز به توسعه آینده انجام شود.

اگر قصد دارید تجهیزات موردنیاز پروژه را از خارج تهیه کنید، می‌توانید مدل‌های مختلف را از طریق خرید از آمازون بررسی کنید.

برای انتخاب دقیق‌تر نیز می‌توانید مشخصات سرور HP خود را در اختیار کارشناسان کیان داریا قرار دهید تا ظرفیت، عمق، ریل و فضای موردنیاز پیش از خرید بررسی شود. برای دریافت مشاوره رایگان با شماره 09101888726 تماس بگیرید.
