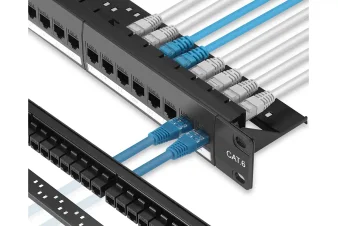

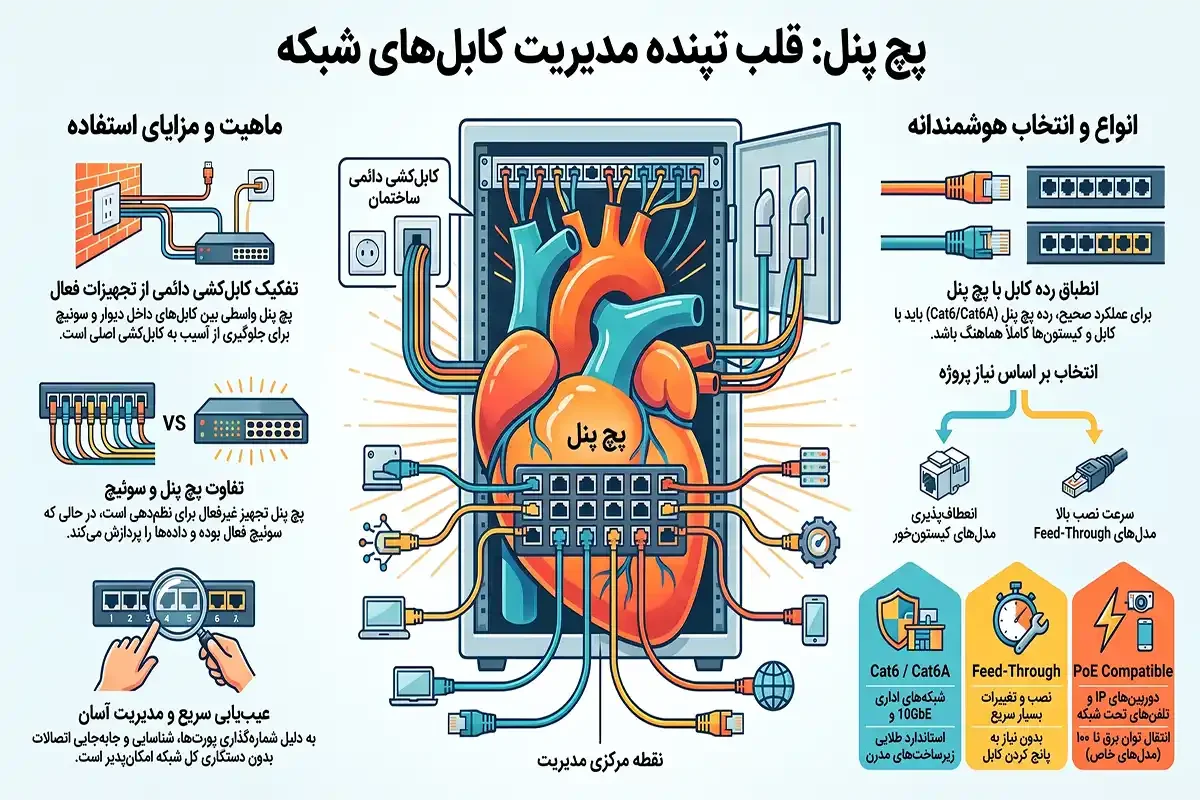

پچ پنل چیست؟

این تجهیز معمولاً در رک یا کابینت شبکه نصب می‌شود و بین کابل‌کشی دائمی ساختمان و تجهیزات فعالی مانند سوئیچ قرار می‌گیرد.

مسیر رایج اتصال به این شکل است:

تجهیز شبکه ← پریز شبکه ← کابل‌کشی دائمی ← پچ پنل ← پچ کورد ← سوئیچ

کابل‌کشی داخل دیوار یا داکت معمولاً ثابت می‌ماند و تغییرات از طریق پچ کورد انجام می‌شود. به همین دلیل، اگر کاربر یا تجهیزی جابه‌جا شود، معمولاً نیازی به دستکاری مسیر اصلی نیست.

مدل‌های 24 و 48 پورته بسیار رایج‌اند و در ارتفاع‌های مختلف رک عرضه می‌شوند. برای نمونه، 1U برابر با 44.45 میلی‌متر است و فضای اشغال‌شده هر مدل باید از مشخصات سازنده بررسی شود.

1U در رک معادل 44.45 میلی‌متر ارتفاع است؛ بنابراین هنگام انتخاب این محصول باید علاوه بر تعداد پورت، فضای آزاد رک و تجهیزات مجاور را نیز در نظر گرفت.

پچ پنل یک تجهیز غیرفعال برای سازمان‌دهی اتصالات است و خودش داده را پردازش نمی‌کند. سوئیچ در مقابل، تجهیز فعالی است که ترافیک شبکه را بین پورت‌ها منتقل می‌کند.

بنابراین پچ پنل جای سوئیچ یا روتر را نمی‌گیرد و نقش آن بیشتر به مدیریت بخش فیزیکی شبکه مربوط است.

وقتی تعداد اتصالات شبکه زیاد می‌شود، مدیریت مستقیم آن‌ها روی سوئیچ می‌تواند رک را شلوغ و عیب‌یابی را دشوار کند. پچ پنل این مسیرها را در یک نقطه مشخص جمع می‌کند و امکان شماره‌گذاری، مستندسازی و تغییر ساده‌تر اتصالات را فراهم می‌سازد.

از طرف دیگر، تغییرات روزمره بیشتر با پچ کورد انجام می‌شود و کابل‌کشی دائمی ساختمان کمتر دستکاری خواهد شد. این موضوع در شبکه‌های اداری و سازمانی که مرتباً تغییر می‌کنند، اهمیت بیشتری دارد.

پچ پنل PoE برای شبکه‌هایی استفاده می‌شود که برق و داده را از طریق کابل شبکه منتقل می‌کنند؛ مانند شبکه‌های دارای دوربین IP، تلفن تحت شبکه و Access Point. البته خود پچ پنل منبع برق نیست و تأمین توان توسط تجهیزاتی مثل PoE Switch یا PoE Injector انجام می‌شود.

هنگام خرید، باید مشخصات مدل و استاندارد PoE آن را بررسی کنید؛ چون همه این محصولات از یک میزان توان یا استاندارد پشتیبانی نمی‌کنند.

انواع پچ پنل را می‌توان بر اساس نوع کابل، روش اتصال، تعداد پورت و نحوه نصب دسته‌بندی کرد.

این مدل برای شبکه‌های مبتنی بر کابل Cat5e استفاده می‌شود و در پروژه‌های معمولی با سرعت‌های گیگابیتی کاربرد دارد. اگر زیرساخت شبکه از قبل با Cat5e اجرا شده باشد، انتخاب پچ پنل سازگار با همین رده منطقی است.

مدل Cat6 برای زیرساخت‌های Cat6 طراحی شده و در شبکه‌های اداری و سازمانی بسیار رایج است. هنگام انتخاب، بهتر است رده پچ پنل، کابل، کیستون و سایر اجزای لینک با یکدیگر هماهنگ باشند.

پچ پنل Cat6A برای زیرساخت‌های رده Category 6A طراحی شده و یکی از گزینه‌های مناسب برای لینک‌های 10GbE و 10GBASE-T است. در پروژه‌هایی که از ابتدا برای شبکه‌های 10 گیگابیتی طراحی می‌شوند یا احتمال ارتقای شبکه در آینده وجود دارد، Cat6A می‌تواند انتخاب مناسب‌تری نسبت به Cat6 باشد.

برای نمونه، Eaton یک پچ پنل 24 پورته Cat6A را با نصب در فضای 1U رک و پشتیبانی از انتقال داده 10GbE معرفی کرده است.

البته انتخاب Cat6A به‌تنهایی یک لینک 10Gbps ایجاد نمی‌کند. کابل، کیستون، پچ کورد و تجهیزات فعال شبکه نیز باید با مشخصات موردنظر سازگار باشند.

در این نوع، به جای اینکه کابل مستقیماً روی بدنه پنل پانچ شود، از ماژول‌های قابل تعویض استفاده می‌شود. این طراحی انعطاف بیشتری ایجاد می‌کند؛ چون در صورت نیاز می‌توان ماژول را تعویض کرد.

اگر در پروژه از کیستون شبکه استفاده می‌کنید، هماهنگی رده کیستون با کابل و پچ پنل اهمیت دارد.

در مدل Punch Down، کابل شبکه از پشت پنل وارد می‌شود و سیم‌ها روی ترمینال‌های IDC پانچ می‌شوند. این مدل برای کابل‌کشی دائمی بسیار رایج است.

برای مثال، برخی پچ پنل‌های Cat6A از سیم‌های 22 تا 26 AWG پشتیبانی می‌کنند و نقشه T568A و T568B را نیز روی پنل ارائه می‌دهند.

در مدل Feed-Through، پورت‌های RJ45 در دو طرف پنل قرار دارند و کابل یا پچ کورد بدون پانچ کردن سیم‌ها روی ترمینال IDC به پنل متصل می‌شود. به همین دلیل نصب، جابه‌جایی و تغییر اتصال‌ها در این نوع پنل ساده‌تر است.

برای نمونه، ICC پچ پنل‌های Feed-Through را در مدل‌های 24 پورته 1U و 48 پورته عرضه می‌کند و در این طراحی، اتصال از طریق کوپلرهای RJ45 در دو طرف انجام می‌شود.

این مدل بیشتر زمانی کاربرد دارد که سرعت نصب، دسترسی آسان به اتصالات و انجام تغییرات در رک اهمیت داشته باشد.

در شبکه‌های فیبر نوری، ساختار مشابهی برای مدیریت و سازمان‌دهی فیبرها وجود دارد. برای آشنایی بیشتر با این تجهیزات می‌توانید راهنمای پچ پنل فیبر نوری چیست را بررسی کنید.

این تجهیزات معمولاً برای مدیریت فیبرهای ورودی، آداپتورها، پیگتیل‌ها و اتصالات فیبر در رک یا کابینت استفاده می‌شوند و با مدل‌های مسی تفاوت دارند.

این محصول بیشتر از اینکه یک قطعه تزئینی برای رک باشد، به نظم، مدیریت و نگهداری بهتر شبکه کمک می‌کند. مهم‌ترین مزایای آن عبارت‌اند از:

کابل‌های ورودی به رک در یک نقطه مشخص جمع می‌شوند و با شماره‌گذاری و لیبل‌گذاری، شناسایی مسیر هر کابل ساده‌تر خواهد بود.

وقتی مسیر کابل‌ها روی پچ پنل مشخص باشد، پیدا کردن اتصال مربوط به یک کامپیوتر، دوربین یا تلفن IP زمان کمتری می‌گیرد.

برای جابه‌جایی تجهیزات یا تغییر پورت سوئیچ، معمولاً کافی است پچ کورد را تغییر دهید و نیازی به دستکاری کابل‌کشی دائمی ساختمان نیست.

پچ پنل باعث می‌شود کابل‌های شبکه ساختار مشخص‌تری داشته باشند و فضای اطراف سوئیچ‌ها مرتب‌تر و قابل دسترس‌تر باقی بماند.

تعداد پورت و فضای اشغال‌شده در رک، دو عدد مهم هنگام انتخاب پچ پنل هستند. برای نمونه، Eaton یک پچ پنل 24 پورته Cat6A در فضای 1U معرفی کرده که برای انتقال داده 10GbE رتبه‌بندی شده است. همین محصول دارای 24 پورت شماره‌گذاری‌شده و محل مدیریت کابل نیز هست.

در بخش PoE نیز مشخصات مدل‌ها با یکدیگر متفاوت است. برای مثال، Eaton برای همین مدل 24 پورته، سازگاری با IEEE 802.3bt Type 4 و توان PoE تا 100 وات را اعلام کرده است. این عدد مربوط به مشخصات همان محصول است و نباید آن را به همه پچ پنل‌های Cat6A یا همه مدل‌های سازگار با PoE تعمیم داد.

از طرف دیگر، در محصولات Feed-Through نیز می‌توان نمونه‌هایی با تراکم بالا پیدا کرد. ICC برای محصولات خود مدل‌های 24 پورته 1U و 48 پورته در پیکربندی‌های 1U یا 2U ارائه می‌کند.

این اعداد یک نکته مهم را نشان می‌دهند: انتخاب پچ پنل فقط بر اساس تعداد پورت انجام نمی‌شود. رده کابل، سرعت موردنیاز، نوع اتصال، فضای رک، قابلیت PoE و سازگاری با سایر اجزای لینک باید هم‌زمان بررسی شوند.

در ساختار پچ پنل، پچ کورد همان کابل کوتاهی است که معمولاً برای اتصال پچ پنل به سوئیچ استفاده می‌شود. CommScope در تعریف رسمی خود می‌نویسد:

“A patch cord (also known as a patch cable) is a short length of cable with connectors on both ends, used to connect network devices.”

یعنی پچ کورد یا Patch Cable، کابلی کوتاه با کانکتور در دو طرف است که برای اتصال تجهیزات شبکه به یکدیگر استفاده می‌شود. این تعریف نشان می‌دهد چرا در یک رک، پچ کورد برای ایجاد ارتباط بین پچ پنل و سوئیچ انتخاب مناسبی است؛ زیرا برخلاف کابل‌کشی دائمی، برای اتصال‌های قابل تغییر طراحی شده است.

قبل از خرید پچ پنل، این موارد را بررسی کنید:

اگر بخواهیم یک پاسخ کوتاه به سؤال پچ پنل چیست بدهیم، پچ پنل را باید نقطه‌ای برای سازمان‌دهی و مدیریت کابل‌های شبکه در رک بدانیم. این تجهیز خودش داده را پردازش نمی‌کند، اما کابل‌کشی دائمی را از اتصالات متغیر داخل رک جدا می‌کند و تغییر، شماره‌گذاری و عیب‌یابی شبکه را ساده‌تر می‌سازد.

انتخاب مدل مناسب به تعداد پورت، رده کابل، سرعت موردنیاز، نوع اتصال، فضای رک و در صورت استفاده از PoE، مشخصات توان و استاندارد مورد پشتیبانی بستگی دارد. بنابراین صرفاً انتخاب یک پچ پنل 24 یا 48 پورته کافی نیست و باید آن را با سایر اجزای کابل‌کشی هماهنگ کرد.
